60 000 руб.
ЗОНА ПРИМЕНЕНИЯ

Автосалоны

Станции техобслуживания

Пожарные части
ПРЕИМУЩЕСТВА








ДИЗАЙН ПАНЕЛЕЙ

Доска

Горизонтальная полоса

Широкая центральная полоса

Волна

Горизонтальная полоса (внутренняя сторона панели)
ТИП ПОВЕРХНОСТИ
Под дерево (внешняя)
Stucco (внутренняя)
ПАНОРАМНЫЕ ПАНЕЛИ

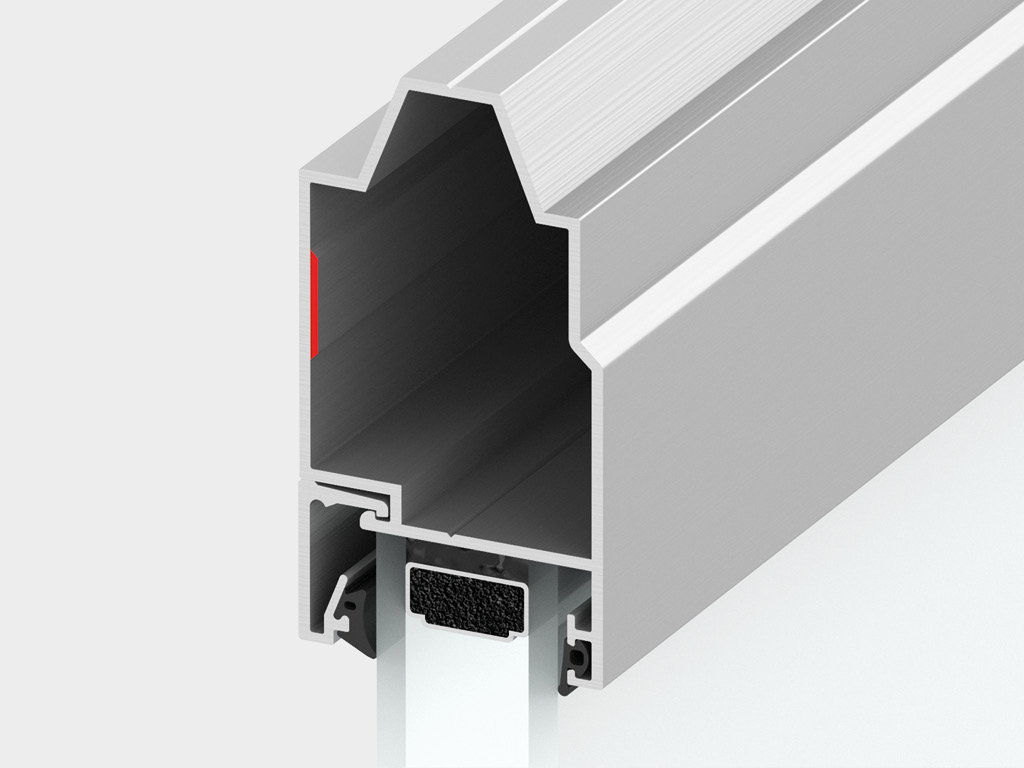

Панорамная панель с сиcтемой профилей

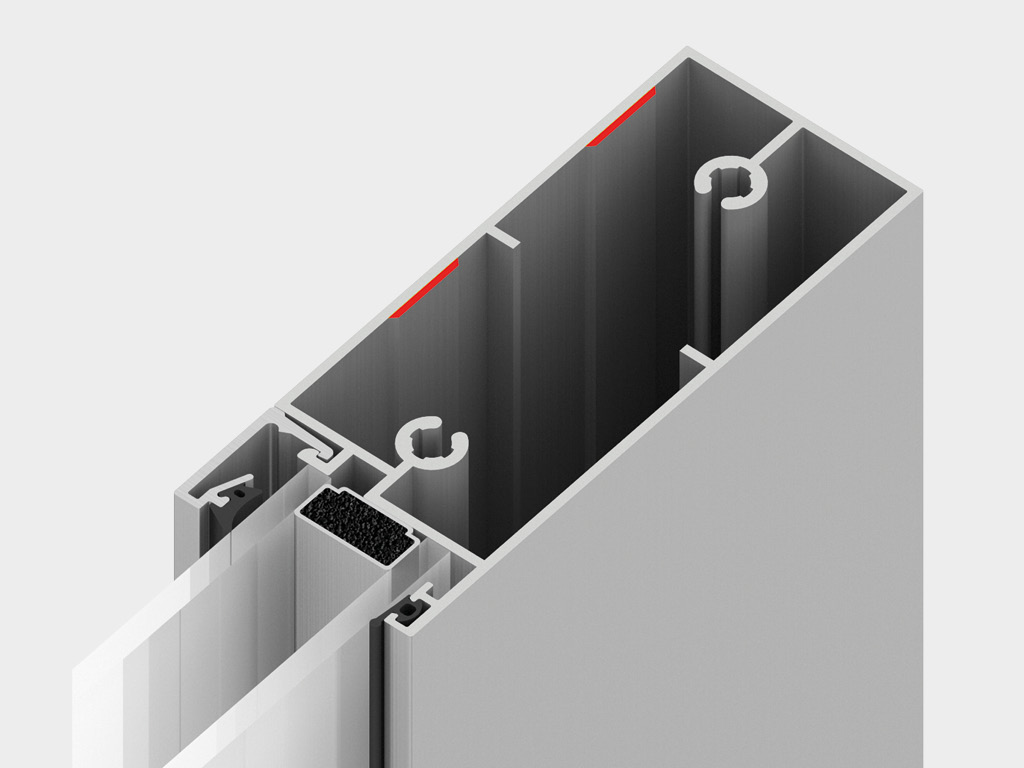

T-bridge (с терморазрывом)

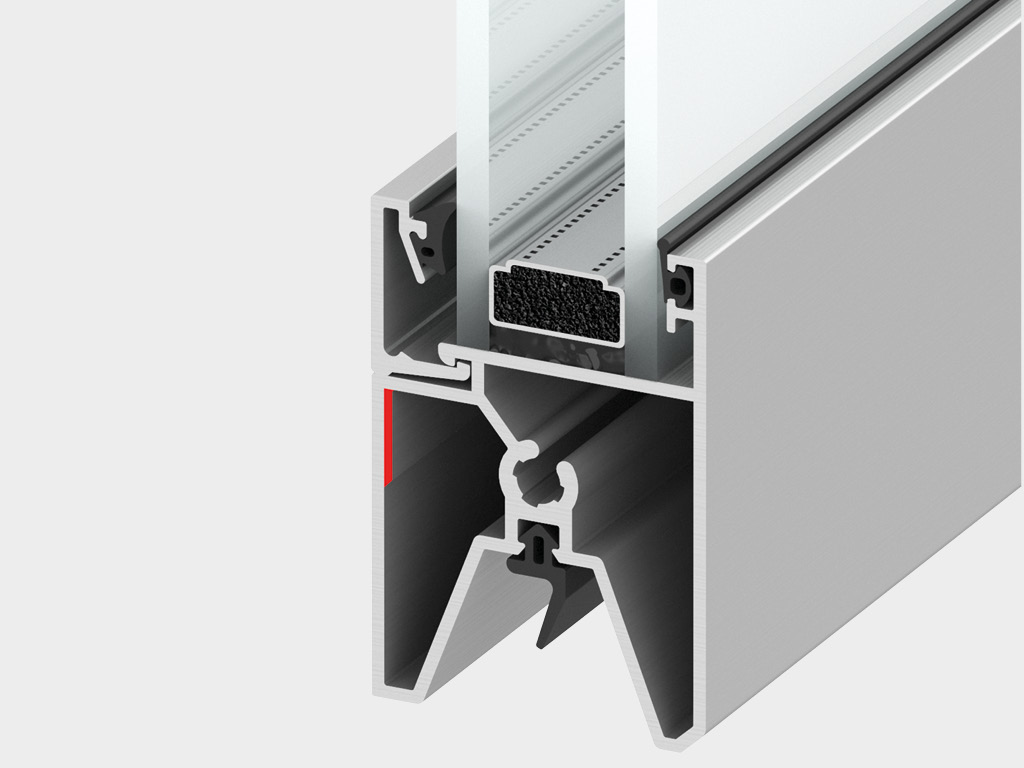

Панорамная панель с однокамерным стеклопакетом
-%D0%94%D0%98%D0%97%D0%90%D0%99%D0%9D-%D0%98%D0%97%D0%94%D0%95%D0%9B%D0%98%D0%99.jpg)
Панорамная панель с однослойным стеклом

Панорамная панель с алюминиевым перфорированным листом
ВАРИАНТЫ ИСПОЛНЕНИЯ ПОЛОТНА

Стандартное остекление
Сплошное остекление

Комбинированное полотно из панорамных и сэндвич-панелейЦВЕТА












ТАБЛИЦА РАЗМЕРОВ
ПАРАМЕТР | ПОКАЗАТЕЛЬ |
---|---|
Высота проема, мм | от 2 000 до 6 000 |
Ширина проема, мм | от 2 000 до 6 100 |
Притолока, мм | от 150 |
Пристенки, мм | от 120 |
Высота светового проема ячеек, мм | от 370 до 720 |
Ширина светового проема ячеек, мм | не более 3 000 |
РАЗМЕРЫ ПРОЕМА

КОНСТРУКЦИЯ

2. Угловая стойка
3. Вал цилиндрический
4. Устройство защиты от обрыва пружины
5. Барабан
6. П-образный кронштейн
7. Балансирующий пружинный механизм (торсионная пружина)
8. Муфта соединительная
9. Внутренний опорный кронштейн
10. Верхняя опора с держателем ролика
11. Боковая опора с держателем ролика
12. Внутренняя петля
13. Устройство защиты от разрыва троса
14. Нижний профиль
15. Панорамная панель
16. Нижний уплотнитель
17. Уплотнитель боковой
18. Верхний профиль
19. Верхний уплотнитель
20. Боковая крышка с отверстиями для крепления
21. Светопрозрачное ударопрочное заполнение панели
22. Пружинный амортизатор
23. Кронштейн крепления к потолку
ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА

H — высота проема (расстояние от пола до верха проема);
B — ширина проема (расстояние от левого до правого края проема);
h — притолока (расстояние от верха проема до потолка) от 150 мм;
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) от 120 мм;
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.
СПОСОБЫ МОНТАЖА
![]() | Накладной монтаж: cистема направляющих монтируется на пристенки и притолоку с внутренней стороны проема. |
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ
![]() | Низкий подъем, барабан спереди |
НИЗКИЙ ПОДЪЕМ, БАРАБАН СПЕРЕДИ
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
---|---|
H, мм Высота проема | H |
h, мм Высота притолоки | ≥ 230; ≥ 260 (с потолочным приводом); ≥ 280 (при H ≥ 3 700); ≥ 280 (с вальным приводом, при H < 3 700) |
B, мм Ширина проема | B |
A, мм Высота угловой стойки | H + 110 |
Ab, мм Высота оси вала и барабана | ≥ A + 59 |
A1, мм Высота вертикальной направляющей | А - 543 |
A2, мм Высота горизонтальной направляющей | А - 106 |
E, мм Длина горизонтальных направляющих | Н + 300 |
Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
S, мм Минимальное боковое пространство | 120 |
P, мм Зона расположения потолочного привода | Н + 1 185 |
n, мм Перекрытие проема в открытом положении | до 190 — без потолочного привода; до 235 — без потолочного привода, при нижней сэндвич-панели и ширине проема более 4 500 мм; до 10 — с потолочным приводом; до 70 — с потолочным приводом, при нижней сэндвич-панели и ширине проема более 4 500 мм |
![]() | Низкий подъем, барабан спереди (RKTN) |
НИЗКИЙ ПОДЪЕМ, БАРАБАН СПЕРЕДИ (RKTN)
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
---|---|
H, мм Высота проема | H |
h, мм Высота притолоки | ≥ 160 |
B, мм Ширина проема | B |
A, мм Высота угловой стойки | H + 54 |
Ab, мм Высота оси вала и барабана | ≥ A + 59 |
A1, мм Высота вертикальной направляющей | А - 552 |
A2, мм Высота горизонтальной направляющей | А - 115 |
E, мм Длина горизонтальных направляющих | Н + 440 |
Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
S, мм Минимальное боковое пространство | 120 |
P, мм Зона расположения потолочного привода | Н + 1 185 |
n, мм Перекрытие проема в открытом положении | до 245 — без потолочного привода; до 300 — без потолочного привода, при нижней сэндвич-панели и ширине проема более 4 500 мм; до 60 — с потолочным приводом; до 125 — с потолочным приводом, при нижней сэндвич-панели и ширине проема свыше 4 500 мм |
![]() | Низкий подъем, барабан сзади |
НИЗКИЙ ПОДЪЕМ, БАРАБАН СЗАДИ
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
---|---|
H, мм Высота проема | H |
h, мм Высота притолоки | ≥ 150; ≥ 160 (с потолочным приводом) |
B, мм Ширина проема | B |
A, мм Высота угловой стойки | при h < 170: H + 110; при 150 ≤ h ≤170: H + h - 60 |
Ab, мм Высота оси вала и барабана | при h ≤ 170: H + 55; при 150 ≤ h ≤ 170: H + h - 47 |
A1, мм Высота вертикальной направляющей | А - 543 |
A2, мм Высота горизонтальной направляющей | А - 106 |
E, мм Длина горизонтальных направляющих | Н + 510 |
Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
S, мм Минимальное боковое пространство | 120 |
P, мм Зона расположения потолочного привода | Н + 1 185 |
n, мм Перекрытие проема в открытом положении | 240 (без привода); 40...60 (с потолочным приводом) |
![]() | Стандартный подъем |
СТАНДАРТНЫЙ ПОДЪЕМ
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
---|---|
H, мм Высота проема | H |
h, мм Высота притолоки | R381: ≥ 420; R305: ≥ 350 |
B, мм Ширина проема | B |
A, мм Высота угловой стойки | R381: H + 235; R305: H + 165 |
Ab, мм Высота оси вала и барабана | A + 97 |
A1, мм Высота вертикальной направляющей | R381: A — 580; R305: A — 490 |
A2, мм Высота горизонтальной направляющей | А - 110 |
E, мм Длина горизонтальных направляющих | R381: H + 200; R305: H + 250 |
Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
S, мм Минимальное боковое пространство | 120 |
P, мм Зона расположения потолочного привода | Н + 1 060 |
Q, мм Зона расположения привода на вал | 300 |
![]() | Стандартный наклонный подъем |
СТАНДАРТНЫЙ НАКЛОННЫЙ ПОДЪЕМ
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
---|---|
H, мм Высота проема | H |
h, мм Высота притолоки | > 500 |
B, мм Ширина проема | B |
A, мм Высота угловой стойки | H + 250…985 |
Ab, мм Высота оси вала и барабана | А + 86/97 |
A1, мм Высота вертикальной направляющей | Н - 300 |
E, мм Длина горизонтальных направляющих | зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения) |
Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
S, мм Минимальное боковое пространство | 120 |
α° Угол наклона направляющих к горизонтали | 5...65 (кратен 5°) |
Q, мм Зона расположения привода на вал | 300 |
![]() | Высокий подъем |
ВЫСОКИЙ ПОДЪЕМ
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
---|---|
H, мм Высота проема | H |
h, мм Высота притолоки | ≥ 660 |
B, мм Ширина проема | B |
HL, мм Расстояние от уровня горизонтальных направляющих до проема | по умолчанию h - 330 |
A, мм Высота угловой стойки | H + HL |
Ab, мм Высота оси вала и барабана | A + 86/97 |
A1, мм Высота вертикальной направляющей | А - 580 |
A2, мм Высота горизонтальной направляющей | А - 53 |
E, мм Длина горизонтальных направляющих | H - НL + 470...600 |
Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
S, мм Минимальное боковое пространство | 120 |
Q, мм Зона расположения привода на вал | 300 |
![]() | Высокий подъем, барабан снизу |
ВЫСОКИЙ ПОДЪЕМ, БАРАБАН СНИЗУ
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
---|---|
H, мм Высота проема | H |
h, мм Высота притолоки | ≥1 600 |
B, мм Ширина проема | B |
HL, мм Расстояние от уровня горизонтальных направляющих до проема | 1 330 ≤ HL ≤ h - 150 |
A, мм Высота угловой стойки | H + HL |
Ab, мм Высота оси вала и барабана | H + 400...600 + 280 |
A1, мм Высота вертикальной направляющей | А - 580 |
A2, мм Высота горизонтальной направляющей | А - 53 |
E, мм Длина горизонтальных направляющих | H - НL + 470...600 |
Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
S, мм Минимальное боковое пространство | ≥ 300 |
Q, мм Зона расположения привода на вал | ≥ 500 |
![]() | Наклонный высокий подъем |
НАКЛОННЫЙ ВЫСОКИЙ ПОДЪЕМ
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
---|---|
H, мм Высота проема | H |
h, мм Высота притолоки | ≥ 660 |
B, мм Ширина проема | B |
HL, мм Расстояние от уровня горизонтальных направляющих до проема | 330 |
A, мм Высота угловой стойки | H + HL + 15...749 |
Ab, мм Высота оси вала и барабана | ≤ А + 86/97 |
A1, мм Высота вертикальной направляющей | Н + HL - 330...580 |
E, мм Длина горизонтальных направляющих | зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения) |
Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
S, мм Минимальное боковое пространство | 120 |
α° Угол наклона направляющих к горизонтали | 5...65 (кратен 5°) |
Q, мм Зона расположения привода на вал | 300 |
![]() | Наклонный высокий подъем, барабан снизу |
НАКЛОННЫЙ ВЫСОКИЙ ПОДЪЕМ, БАРАБАН СНИЗУ
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
---|---|
H, мм Высота проема | H |
h, мм Высота притолоки | ≥ 1 600 |
B, мм Ширина проема | B |
HL, мм Расстояние от уровня горизонтальных направляющих до проема | ≥ 1 330 |
A, мм Высота угловой стойки | H + HL + 15...749 |
Ab, мм Высота оси вала и барабана | Ab > H + 680 |
A1, мм Высота вертикальной направляющей | Н + HL - 330...580 |
E, мм Длина горизонтальных направляющих | зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения) |
Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
S, мм Минимальное боковое пространство | 300 min |
α° Угол наклона направляющих к горизонтали | 5...65 (кратен 5°) |
Q, мм Зона расположения привода на вал | ≥ 650 |
![]() | Вертикальный подъем |
ВЕРТИКАЛЬНЫЙ ПОДЪЕМ
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
---|---|
H, мм Высота проема | H |
h, мм Высота притолоки | > Н + 500 |
B, мм Ширина проема | B |
A, мм Высота угловой стойки | 2H + 120 |
Ab, мм Высота оси вала и барабана | A + 166 |
S, мм Минимальное боковое пространство | 120 |
Q, мм Зона расположения привода на вал | 300 |
![]() | Вертикальный подъем, барабан снизу |
ВЕРТИКАЛЬНЫЙ ПОДЪЕМ, БАРАБАН СНИЗУ
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
---|---|
H, мм Высота проема | H |
h, мм Высота притолоки | > H + 120 |
B, мм Ширина проема | B |
A, мм Высота угловой стойки | 2H + 120 |
Ab, мм Высота оси вала и барабана | H + 680 |
S, мм Минимальное боковое пространство | 500 min |
Q, мм Зона расположения привода на вал | ≥ 650 |
БАЗОВАЯ КОМПЛЕКТАЦИЯПечать раздела
![]() | Полотно из панорамных панелей. В качестве остекления используется небьющийся, ударопрочный поликарбонат. Это единственный на российском рынке надежный материал. |
![]() | Комплект направляющих и угловых стоек из стали толщиной 2 мм обладает повышенным запасом прочности, имеет все необходимые для монтажа перфорации. |
![]() | Торсионный механизм, рассчитанный на 25 000 циклов, обеспечивает долговечность конструкции ворот. |
![]() | Устройство защиты от обрыва троса устанавливается в качестве нижнего кронштейна на полотно ворот. В случае обрыва троса механизм срабатывает и предотвращает аварийное падение полотна ворот. |
![]() | Устройство защиты от обрыва пружины блокирует вал, что предотвращает аварийное падение полотна ворот. |
![]() | Коробка с комплектацией для монтажа, паспортом на изделие и инструкцией по монтажу. |
![]() | Эргономичная ручка позволяет легко и удобно открывать ворота. |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
![]() | Механический замок позволяет блокировать полотно ворот в закрытом положении как изнутри помещения, так и со стороны улицы. |
![]() | Механическая задвижка позволяет запирать полотно изнутри помещения. Отличается простотой и надежностью. |
![]() | Ручной цепной привод устанавливается на промышленные ворота всех типов подъема, служит для подъема и опускания полотна ворот вручную. |
![]() | Антикоррозионный пакет комплектующих рекомендуется устанавливать в случае эксплуатации ворот в условиях высокой влажности для обеспечения надежной защиты от коррозии и стабильной работы. Данный пакет обладает увеличенным ресурсом работы и включает: окрашенную пружину, окрашенные направляющие, нержавеющие боковые опоры, петли и метизы, нержавеющий трос, окрашенные боковые крышки. |
![]() | Возможность использования панелей из алюминиевых профилей T-bridge (опция) с термовставкой из полиамида повышает энергоэффективность ворот и предотвращает промерзание профилей. |
![]() | Возможность использования в качестве заполнения перфорированного алюминиевого листа — стильное и практичное решение с созданием барьера ограниченной видимости. |
![]() | Торсионный механизм, рассчитанный на ресурс до 100 000 циклов. |
![]() | Возможность автоматизации ворот приводом и системами безопасности (см. раздел «Автоматика для ворот»). |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
---|---|---|
Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174) | 0,4 (В) | точное значение зависит от размера ворот |
Безотказность, количество циклов открывания-закрывания, не менее | 100 000 / 25 000 | |
Вес полотна ворот, кг/м² | 14,5 | точное значение зависит от типоразмера панелей, используемых в конструкции ворот |
Усилие ручного открывания и закрывания, Н, не более | 260 |
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИПечать раздела
1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т. е. их вес должен компенсироваться крутящим моментом торсионных пружин.
2. Ручное открывание и закрывание ворот осуществляется только при помощи ручки.
3. При открывании и закрывании ворот вручную не прилагайте к ним больших усилий. Резкие рывки при открывании и закрывании ворот запрещаются.
4. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.
5. Строго запрещено передвигаться под движущимся полотном ворот, т. к. это может привести к травмам.
6. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.
7. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода, а при наличии электропривода это может привести к его перегрузке и выходу из строя.
8. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию полотна ворот.
НОВИНКИ
![]() | В качестве остекления используется небьющийся, ударопрочный поликарбонат. Это единственный на российском рынке надежный материал для остекления. |
![]() | Двойное усиление на боковом алюминиевом профиле обеспечивает жесткость конструкции и надежную фиксацию кронштейнов. |
![]() | Усиление обеспечивает жесткость конструкции верхнего алюминиевого профиля, а также прочность крепления кронштейнов. |
![]() | Верхний усиленный профиль обеспечивает жесткость конструкции у ворот больших габаритов, имеет усиление для крепления кронштейнов. |
![]() | Нижний алюминиевый профиль усилен для жесткости конструкции и надежной фиксации кронштейнов. |
![]() | Новая пластиковая ручка для панорамных ворот надежна и удобна в использовании. |
ПОРТФОЛИО РЕАЛИЗОВАННЫХ ОБЪЕКТОВ

Панорамные ворота (сплошное остекление)

Панорамные ворота (остекление с перемычками)
Со всем ассортиментом ворот Вы можете ознакомиться ЗДЕСЬ
